Фланцы воротниковые ГОСТ 12821-80
Фланцы воротниковые ГОСТ 12821-80
Чаще всего воротниковые фланцы создаются с помощью одного из двух способов:
- Литьё. В процессе производства расплавленный метал вливается в болванку. Когда материал изготовления полностью остывает, заготовка подвергается дополнительной обработке на станке. Минус метода — возможное появления пустот, из-за чего изделия могут выйти из строя.
- Газовая или плазменная резка. С помощью станка из листа стали вырезается заготовка, которая подвергается дополнительной обработке на станке. Изделия, созданные таким способом, лишены пустых полостей, поэтому отличаются качеством и надёжностью.
Для изготовления используется несколько марок стали, отвечающих ГОСТ 12821 80:
- 20, 9Г22С;
- нержавеющая сталь;
- оцинкованные листы.
Требования ГОСТ
Все воротниковые фланцы, отвечающие требованиям ГОСТ 12821 80, имеют следующие параметры:
- Ду, мм: от 15 до 1200;
- Ру, МПа: от 0,1 до 20;
- диапазон температур, оС: от −253 до +600.

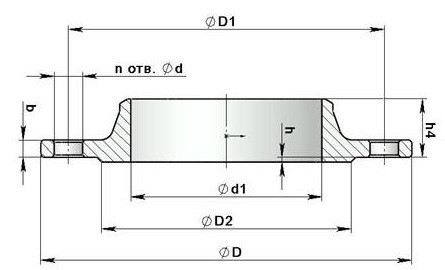

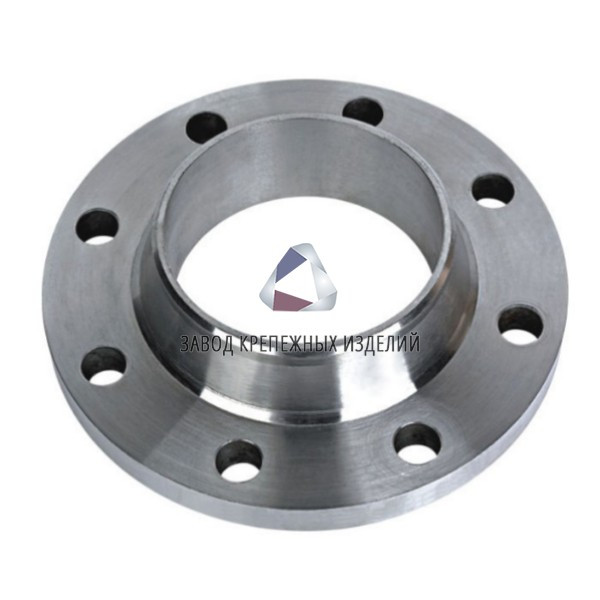

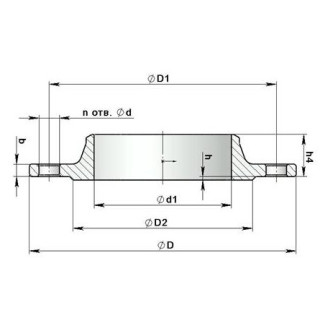

Фланцы воротниковые ГОСТ 12821-80 — плоские округлые соединительные элементы, в центре которых располагается невысокий выступ (воротник), представляющий собой усечённый конус. По внешнему диаметру изделия находятся отверстия для крепёжных деталей — болтов, шпилек и прочих приспособлений.
Сфера применения
Фланцы воротниковые отличаются универсальностью, поэтому широко применяются в самых разных отраслях:
- при прокладке трубопроводов;
- соединении хранилищ с рабочей средой;
- прокладке трубопроводной арматуры;
- в нефте- и газовой промышленности;
- водоснабжении, канализационной системах;
- энергетической, сельскохозяйственной, станкостроительной и прочих отраслях.

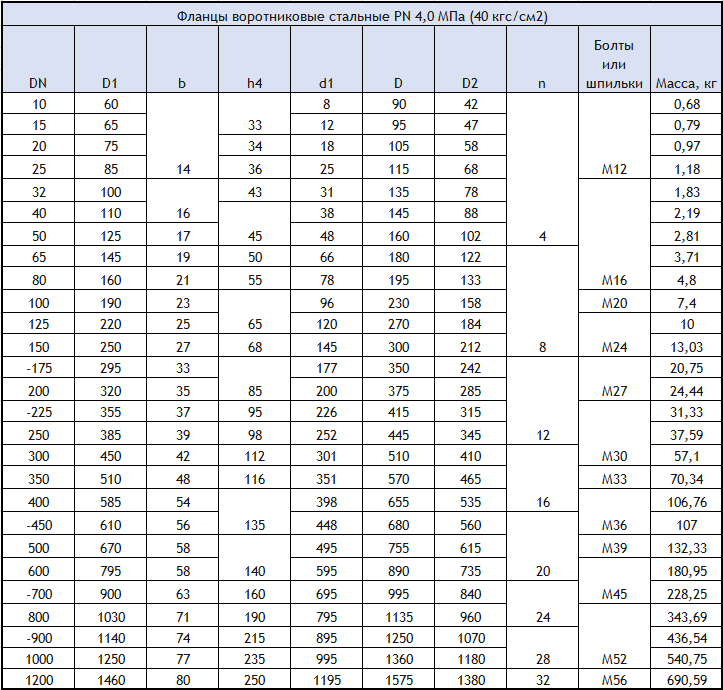

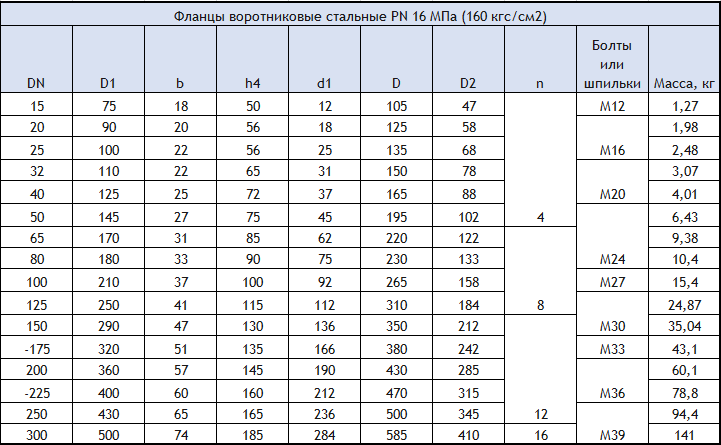

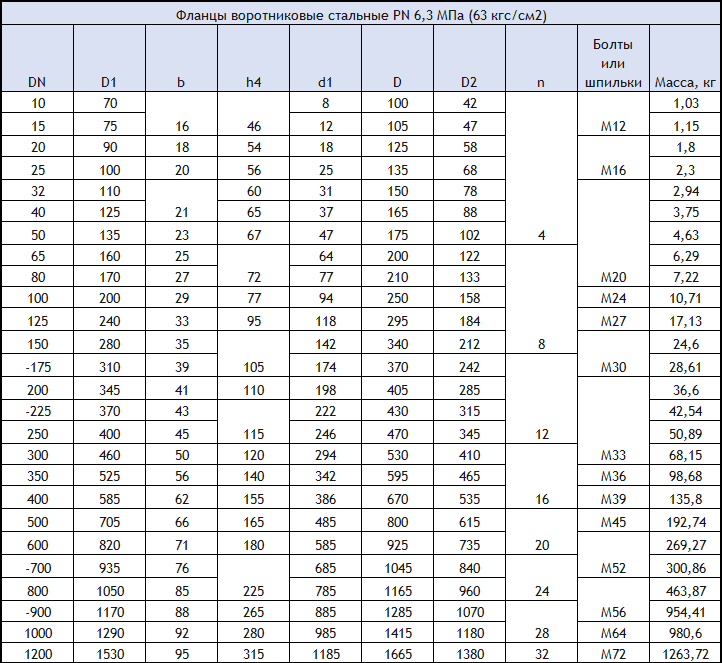

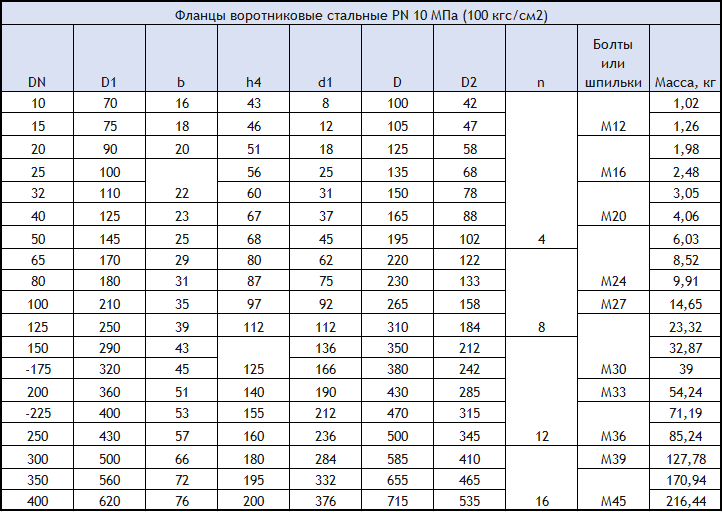

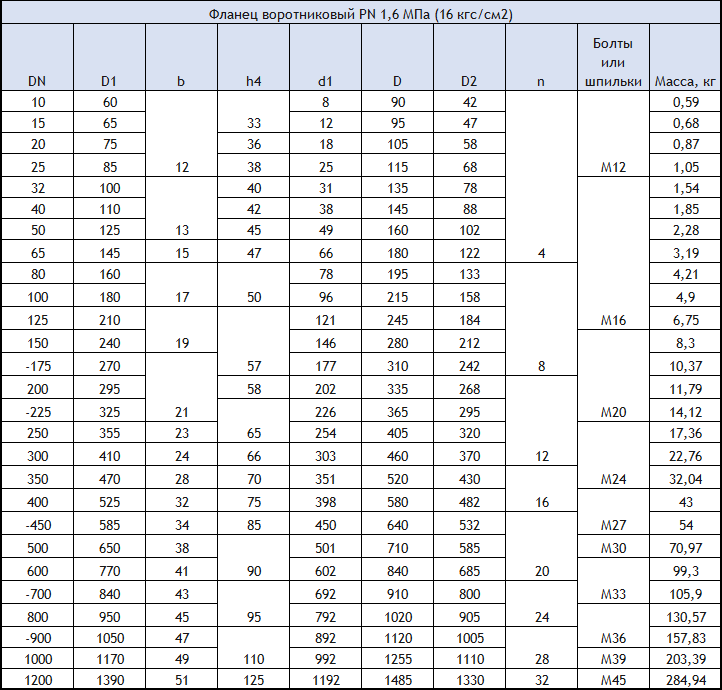

Таблица 1 — Фланец воротниковый ГОСТ 12821-80
Таблица 2 — Фланец воротниковый ГОСТ 12821-80
Таблица 3 — Фланец воротниковый ГОСТ 12821-80
Таблица 4 — Фланец воротниковый ГОСТ 12821-80
Таблица 5 — Фланец воротниковый ГОСТ 12821-80
Таблица 6 — Фланец воротниковый ГОСТ 12821-80
Воротниковые фланцы обладают рядом достоинств:
- высокая прочность;
- надёжность конструкции;
- герметичность соединения;
- универсальность.
Санкт-Петербургский завод крепежных изделий предлагает купить воротниковые фланцы ГОСТ 12821-80, выбрав подходящий размер изделия в таблице, или заказать детали по индивидуальному чертежу.
Чаще всего воротниковые фланцы создаются с помощью одного из двух способов:
- Литьё. В процессе производства расплавленный метал вливается в болванку. Когда материал изготовления полностью остывает, заготовка подвергается дополнительной обработке на станке. Минус метода — возможное появления пустот, из-за чего изделия могут выйти из строя.
- Газовая или плазменная резка. С помощью станка из листа стали вырезается заготовка, которая подвергается дополнительной обработке на станке. Изделия, созданные таким способом, лишены пустых полостей, поэтому отличаются качеством и надёжностью.
Для изготовления используется несколько марок стали, отвечающих ГОСТ 12821 80:
- 20, 9Г22С;
- нержавеющая сталь;
- оцинкованные листы.
Требования ГОСТ
Все воротниковые фланцы, отвечающие требованиям ГОСТ 12821 80, имеют следующие параметры:
- Ду, мм: от 15 до 1200;
- Ру, МПа: от 0,1 до 20;
- диапазон температур, оС: от −253 до +600.
Фланцы воротниковые ГОСТ 12821-80 — плоские округлые соединительные элементы, в центре которых располагается невысокий выступ (воротник), представляющий собой усечённый конус. По внешнему диаметру изделия находятся отверстия для крепёжных деталей — болтов, шпилек и прочих приспособлений.
Сфера применения
Фланцы воротниковые отличаются универсальностью, поэтому широко применяются в самых разных отраслях:
- при прокладке трубопроводов;
- соединении хранилищ с рабочей средой;
- прокладке трубопроводной арматуры;
- в нефте- и газовой промышленности;
- водоснабжении, канализационной системах;
- энергетической, сельскохозяйственной, станкостроительной и прочих отраслях.
Таблица 1 — Фланец воротниковый ГОСТ 12821-80
Таблица 2 — Фланец воротниковый ГОСТ 12821-80
Таблица 3 — Фланец воротниковый ГОСТ 12821-80
Таблица 4 — Фланец воротниковый ГОСТ 12821-80
Таблица 5 — Фланец воротниковый ГОСТ 12821-80
Таблица 6 — Фланец воротниковый ГОСТ 12821-80
Воротниковые фланцы обладают рядом достоинств:
- высокая прочность;
- надёжность конструкции;
- герметичность соединения;
- универсальность.
Санкт-Петербургский завод крепежных изделий предлагает купить воротниковые фланцы ГОСТ 12821-80, выбрав подходящий размер изделия в таблице, или заказать детали по индивидуальному чертежу.
Фланец приварной встык

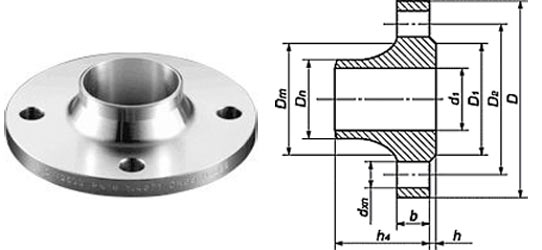

Фланец стальной воротниковый — это элемент, позволяющий соединять различные части трубопровода, используются при прокладке инженерных коммуникаций и могут крепиться на трубопровод с помощью сварного шва. Воротниковый фланец получил свое название из-за характерного конусообразного выступа, похожего на воротник.
Производство воротниковых фланцев
Фланец воротниковый изготавливается двумя способами:
- Центробежное литье: после того как металл был нагрет до температуры плавления, его заливают в специально подготовленную форму, и после остывания, по завершении отлива заготовки, производится механическая обработка детали.
- Штамповка: принцип тот же, что и в первом случае, однако при штамповке заготовка подвергается ковке с помощью молота либо пресса, и только потом проводится механическая обработка изделия. Ковка помогает избавиться от всех вкраплений воздуха, образующихся во время литья.
Фланцы приварные встык могут быть изготовлены из различных видов стали. Самые распространенные материалы, использующиеся в изготовлении: углеродистая сталь, нержавейка, чугун, алюминий и т.д. Размеры фланцев воротниковых могут варьироваться от 15 мм до 1200 мм в диаметре.
Воротниковые фланцы, созданные с помощью центробежного литья, обходятся гораздо дешевле, чем с дополнительной ковкой. Подобный способ производства менее трудозатратный, однако имеется риск наличия воздушных вкраплений, что негативно сказывается на надежности таких фланцев. Штамповка позволяется сделать воротниковые фланцы максимально прочными, но данный способ требует больше усилий и времени на изготовление. Если содержимое в трубах передается под высоким давлением, то обязательно нужно использовать фланцы, прошедшие ковку.
Завод крепежных изделий «СПбЗКИ» предлагает приобрести как типовые крепежи — фланцы воротниковые ГОСТ стандарта, так и оформить заявку на производство изделий по чертежам, прототипам и предоставленным образцам.
